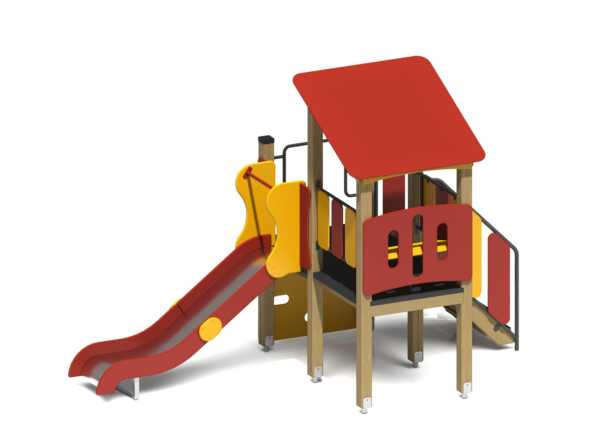

Игровой комплекс представляет собой сборноразборную,
модульную конструкцию, состоящую из шести опорных столбов, одной прямоугольной
площадки, одной башни под односкатной крышей, одного лестничного марша, двух
перил к лестничному маршу, выполненных в виде металлического каркаса с
фанерными элементами, одного ската горки с высотой стартового участка 950мм,
одного снаряда «скалолаз» со стойкой для подъема, двух ограждений, выполненных
в виде металлического каркаса с фанерными экранами, одного ограждения в виде
экрана, одной скамьи с металлическим упором. На вершины столбов устанавливаются
пластиковые заглушки. Оборудование устанавливается и бетонируется на
оцинкованные металлические подпятники. Возраст пользователя от 3 лет.
Опорные столбы выполнены из клееного бруса сечением не менее
100мм*100мм с канавкой посередине. Площадка выполнена из доски сечением не
менее 100м*40мм. Металлические подпятники, выполнены из круглой трубы сечением
не менее 42мм и листового металла толщиной не менее 4мм. Крыша выполнена из фанеры
толщиной не менее 15мм. Лестничный марш выполнен из сухой доски сечением не
менее 140мм*40мм. Перила к лестничному маршу выполнены из круглой трубы
сечением не менее 34мм, листового металла толщиной 4мм и фанеры толщиной не
менее 15мм. Скат горки выполнен из фанеры толщиной не менее 24мм и единого
листа нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический
каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый
участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и имеет
турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и
листового металла толщиной 4мм. Снаряд «скалолаз» выполнен из фанеры толщиной
не менее 24мм. Стойка для подъема имеет п-образную форму и выполнена из круглой
трубы сечением не менее 27мм и листового металла толщиной 4мм. Ограждения на
металлическом каркасе выполнены из круглой трубы сечением не менее 27мм,
листового металла толщиной не менее 4мм и фанеры толщиной не менее 15мм.
Ограждение в виде экрана выполнено из фанеры толщиной не менее 24мм. Скамья
выполнена из фанеры толщиной не менее 24мм. Упор под скамью выполнен из трубы
сечением не менее 27мм и листового металла толщиной не менее 4мм. Все
металлические элементы выполнены с применением высокоточного оборудования.
Деревянные и фанерные элементы изготавливаются на полуавтоматизированной линии
по обработке деревянных и фанерных изделий.
Все деревянные элементы изготавливаются из хвойной доски
влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ
Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя:
первый слой – грунтование заготовки с последующим шлифованием поверхности,
второй слой – покраска вододисперсионной краской с последующим шлифованием
поверхности, третий слой – финишная покраска. Все деревянные элементы
окрашиваются краской финского производителя TEKNOS, соответствующей требованиям
санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются из круглых труб, с
применением горячекатаного листа. Весь применяемый металлопрокат соответствует
ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р
52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой
краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных
элементов происходит в три слоя: первый слой – грунтование заготовки с
последующим шлифованием поверхности, второй слой – покраска двухкомпонентной
краской с последующим шлифованием поверхности, третий слой – финишная покраска.
Все фанерные элементы окрашиваются краской финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений
закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает возможность их
демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ Р
52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные работы выполняются с соблюдением
требований национальных стандартов по установке детского игрового оборудования
и согласно схемам монтажа предприятия-изготовителя.
